EVO视讯

超宽动态变焦红外高清摄像机

EVO视讯ZN-NC-GBR3200WD系列200万网络摄像机外壳采用全金属材料，经典黑白双色搭配，简洁大方美观。上部设计有遮阳罩防水防尘，防护等级达IP66级，室内/室外环境均可以使用。接口方面，支持全功能接口，包含报警输入/输出、音频输入/输出、RS485、TF卡存储(最大支持128G)等，满足安装和维保的需求。该机支持AC 24V、PoE或DC 12V供电方式，供电方式多样。

　　该机机身前端镜头红外增透处配有红外灯，同时内置IR CUT红外滤光片，以满足夜间长距离监控需求。该机适用于道路、地下车库、酒吧、通道、工厂、大楼、家庭、金融、电信、酒店、超市、博物馆等需要日夜监控及要求高清画质的场所。

画质高清，色彩亮丽

　　该200万网络摄像机采用1/2.8"逐行扫描CMOS传感器，支持H.264/H.265视频压缩算法，基于IP网络传输，最大输出分辨率为1080P。

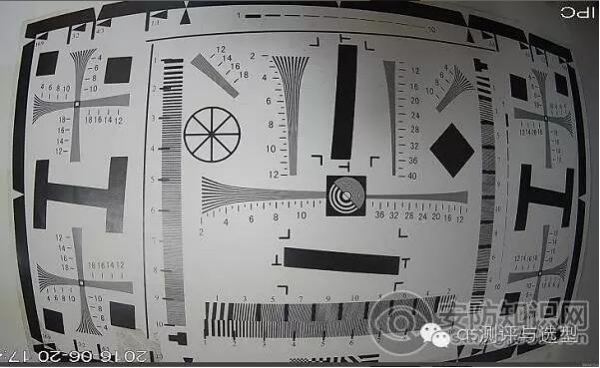

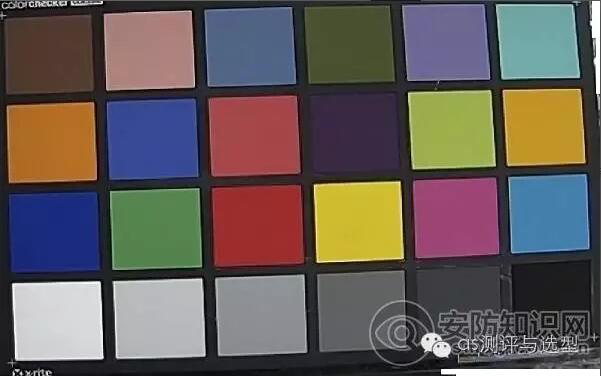

　　将该摄像机镜头焦距调至最小变倍， H.265编码格式下，采用1080P@25fps、 4Mbps视频参数设置。先将该摄像机对准清晰度测试卡，经过观察得知，该机水平与垂直保持在1050TVL左右，边缘稍有畸变。再对准24格色彩卡测试，可以看出画面颜色亮丽，将实时呈现的彩色画面与原测试卡进行对比后发现，整体颜色稍偏淡，天蓝色偏淡较多，色彩还原基本准确。最后再对准灰度等级测试卡，从监控画面可以辨别到17级。总体来说，该机基础性能表现不错。

传输速率高，带宽消耗少

　　EVO视讯ZN-NC-GBR3200WD系列采用先进的H.265/H.264视频编码算法，压缩比高，实现低带宽高画质。最大输出分辨率为1920*1080@25fps/30fps，支持三码流传输。

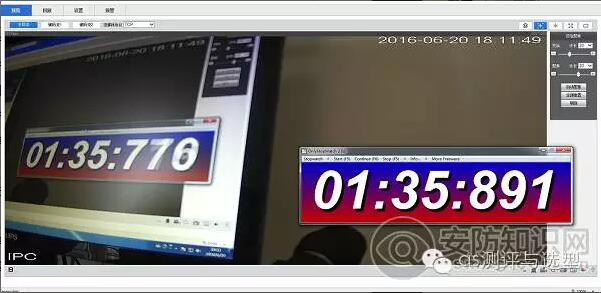

       本次测试在H.265编码压缩格式下，采用1080P@25fps、 2Mbps参数设置，对其网络传输延迟性测试，多次检测得出该机延时控制平稳，延迟基本维持在172ms左右，实测该机延迟可做到120ms。实时性处理完成得非常好，确保了图像传输的高时效性。

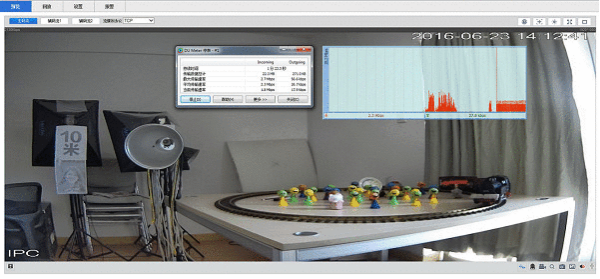

　　接下来进行码流测试，参数设置为H.265、1080P@25fps：a、定码率2Mbps下，该机码流波动范围在1.8-2.7Mbps，平均码流在2.3Mbps;b、设定变码率，画面动态情况下，该机码流波动范围在773.6 Kbps -1.6Mbps，平均码流在1.1Mbps;c、设定变码率，静态画面下，该机码流波动范围在461.2Kbps—804.2Kbps，平均码流在635.5Kbps;网络传输非常稳定，H.265编码格式为用户显著减少了带宽消耗。

图像处理表现不错

　　该机支持背光补偿、2D/3D降噪以及数字宽动态，支持透雾功能;该机还支持真实宽动态，动态范围120dB，适合逆光环境。

　　实测时，先将摄像机对准室内景物，数字宽动态开启后，室内画面效果明显有提升;再将摄像机对准室外逆光环境，数字宽动态开启前后，画面效果变化不是很大。配置改为真实宽动态开启，摄像机自动重启，重新登陆后，真实宽动态随着范围变大，逆光中画面效果越来越好。

　　该机背光补偿功能表现不错，开启后，画面亮度提升明显，细节较为清晰;另外该机支持算法透雾功能，实测时模拟雾霾场景，画面因环境的雾霾而有些朦胧，此时开启透雾功能，画面瞬间清晰很多，透雾功能表现不错。

红外补光效果显著

　　该机采用高效阵列红外灯，红外距离最远50米，支持Smart IR。配置红外增透面板，提高了红外光透过率。该机支持IR CUT红外滤片式自动切换功能，当照度较低时可切换到夜间模式，以实现更低照度的夜视成像能力。

　　该机的镜头焦距为12mm， 最大光圈F2.8。设置智能红外关闭、强制彩色下，检测本机彩色最低照度为0.04Lux。开启智能红外后，设置强制彩色，在0.01Lux照度下，画面有轻微噪声，然后开启2D/3D降噪，噪声明显下降，彩色布偶清晰可见。

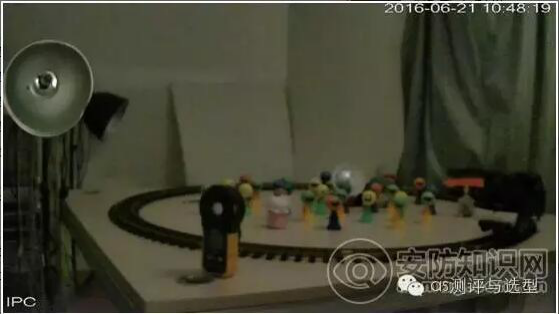

红外开启0.01Lux强制彩色

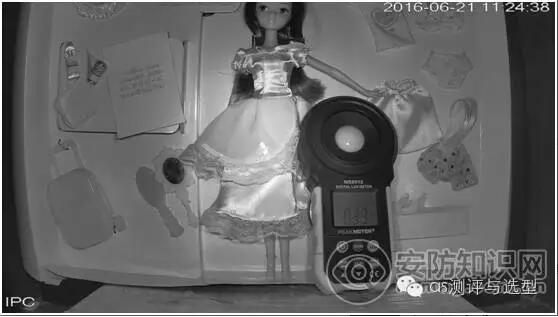

　　该机彩转黑切换阀值为照度26Lux，彩色画面在转为黑白画面后，智能红外开启，持续降低照度，画面显示一直清晰。摄像机置于暗箱中，在0Lux下，红外智能补光，照度计显示为0.33Lux，画面清晰无噪声。

　　另外，该机支持Smart IR智能补光功能，最远可支持50米红外补光，本次测评中，在4-5米景深场景范围内，打开红外补光灯(此时照度为0.01Lux)，发现画面干净整洁，没有任何噪声，且场景范围内补光适度，前后景深物体均能清晰辨识。继续验证其Smart IR功能，实测时，将一张人物照片在镜头前0.3-1米内反复移动，发现该机的Smart IR 功能反应相当快速，目测其能在0.5s以内即能正确补光，避免了不同景深场景抓拍的过曝现象出现，Smart IR控制良好。

智能分析

　　EVO视讯ZN-NC-GBR3200WD系列智能分析功能丰富，支持周界入侵、物品遗留/盗移、跨越围栏、逆行检测、徘徊检测、密度检测、数量统计等高级智能化功能;还支持三种视频诊断功能：图像偏色检测、图像虚焦检测、摄像机移位检测。本次测试对其中几个性能进行抽样测评。

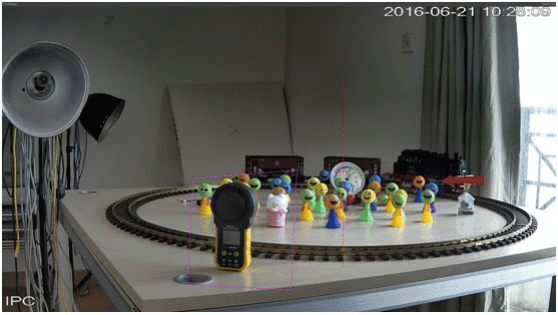

　　首先，进行周界入侵检测，测试人员在配置界面设定规则，绘制规则线。移动物体进入报警区域后，该机识别准确，反应迅速。小火车刚刚触及周界线，监控画面就迅速报警，并在运行日志中留下报警记录。其次，物品遗留与物品搬移实测过程中，该机均能实现有效识别并迅速报警，学习分析过程短，反应灵敏，识别准确。最后，监控过程中，测试人员把摄像机移动位置，几秒种后，监控客户端报警。

产品特色

　　1、低照度下画面清晰，内置IR CUT完全满足夜间监控需求;

　　2、智能分析功能丰富，识别准确，反应迅速;

　　3、最大输出分辨率为1080P，清晰度1050TVL，画质高清，色彩还原能力强;

　　4、图像处理支持真实宽动态，动态范围120dB，适合逆光环境;

　　5、采用高效阵列红外灯，红外补光功能非常强大，红外距离最远50米，支持Smart IR

　　6、采用先进的H.265/H.264视频编码算法，压缩比高，传输速率高，带宽消耗少，实现低带宽高画质

专家点评

　　该200万超宽动态电动变焦红外高清一体化枪型网络摄像机设计简洁，在低照度下表现优越，完全实现0Lux下夜间监控;同时智能分析功能丰富而检测准确，能满足监控系统的智能应用需求，是一款值得推荐的产品。

提升空间

　　建议网口增加指示灯，以方便施工维护时查看传输状态。

主要规格参数

　　传感器 1/2.8"逐行扫描CMOS传感器

　　像素 200万

　　宽动态 120dB

　　最低照度 彩色0.01Lux@F1.2(AGC ON);0Lux@F1.2(AGC ON)with IR

　　红外距离 最远50米，支持SMART IR功能

　　透雾功能 支持

　　背光补偿 支持

　　视频压缩标准 H.265 /H.264
