型号

ZN-TVR6104GT-JN

ZN-TVR6104GT-AM

ZN-TVR6108GT-JN

ZN-TVR6108GT-AM

ZN-TVR6116GT-JQ

ZN-TVR6116GT-JS

操作系统

嵌入式Linux

视音频输入

视频输入

4路

8路

16路

CVBS信号、TVI、AHD、CVI自适应接入，网络摄像机接入可选

支持TVI/AHD/CVI摄像机反向控制（同轴视控）

BNC接口（1.0Vp-p,75ohms）

TVI4MP/AHD4MP/TVI3MP/AHD3MP/CVI3MP/TVI1080P/TVI720P/AHD1080P/AHD720P/CVI1080P/CVI720P/960H/D1

网络视频

32Mbps

64Mbps

128Mbps

最高2048*1536@30FPS

音频输入

1路，RCA接口(2Vpp,1Kohms)

语音对讲

1路语音对讲复用

视音频输出

CVBS输出

1路,BNC接口（1.0Vp-p,75ohms）

VGA

1路,1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可选

HDMI

1.3a标准

1.4a标准

1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可选

3840×2160，1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可选

音频输出

1路,RCA接口(Line out,2Vpp,300ohms)

视音频编码

实时监控分辨率

half-4MP，2048*1536，1080P，720P，WD1，D1

视频编码标准

H.264 High Profile@Level4.2

编码分辨率

主码流：half-4MP,3MP,1080P,720P，WD1，D1可选
辅码流：CIF，QCIF可选

最高编码能力

4路1080P@12FPS或4路3MP@12FPS

8路1080P@12FPS或8路3MP@12FPS

16路1080P@12FPS或16路3MP@12FPS

视频帧率

half-4MP/3MP/1080P：1～12帧；720P/WD1/D1：1～30帧

编码控制

限定码率,可变码率可选

视频码率

32Kbps~4096Kbps

码流类型

复合流/视频流

音频编码标准

G.711A

音频码率

64Kbps

双码流

支持,最高CIF@30FPS

视音频解码

视频解码标准

H.264 High Profile@Level4.2

多路回放

最高4路同步回放

最高8路同步回放

最高16路同步回放

最高解码能力

≥4路1080P@12FPS或2路3MP@12FPS

≥6路1080P@12FPS或2路3MP@12FPS

≥16路1080P@12FPS或4路3MP@12FPS

智能分析

1路人脸或者4路周界可选

2路人脸或者8路周界可选

其他

语音对讲

双向语音对讲功能

动态检测

每画面可设置396 (22×18)个检测区域；可设置多级灵敏度

区域遮挡

每路支持4个区域遮挡块

抓图功能

支持JPEG抓图

硬盘驱动器

SATA接口

1个

2个

硬盘容量

硬盘容量无限制

外部接口

网络接口

1个RJ45;10M/100M自适应以太网口

1个RJ45;10M/100M/1000M自适应以太网口

USB接口

2个USB2.0

RS-485

N/A

N/A

N/A

N/A

1路,半双工

结构

包装

410x293*60mm

250x355x55mm

410x293*60mm

250x355x55mm

370x305x115mm

405x335x120mm

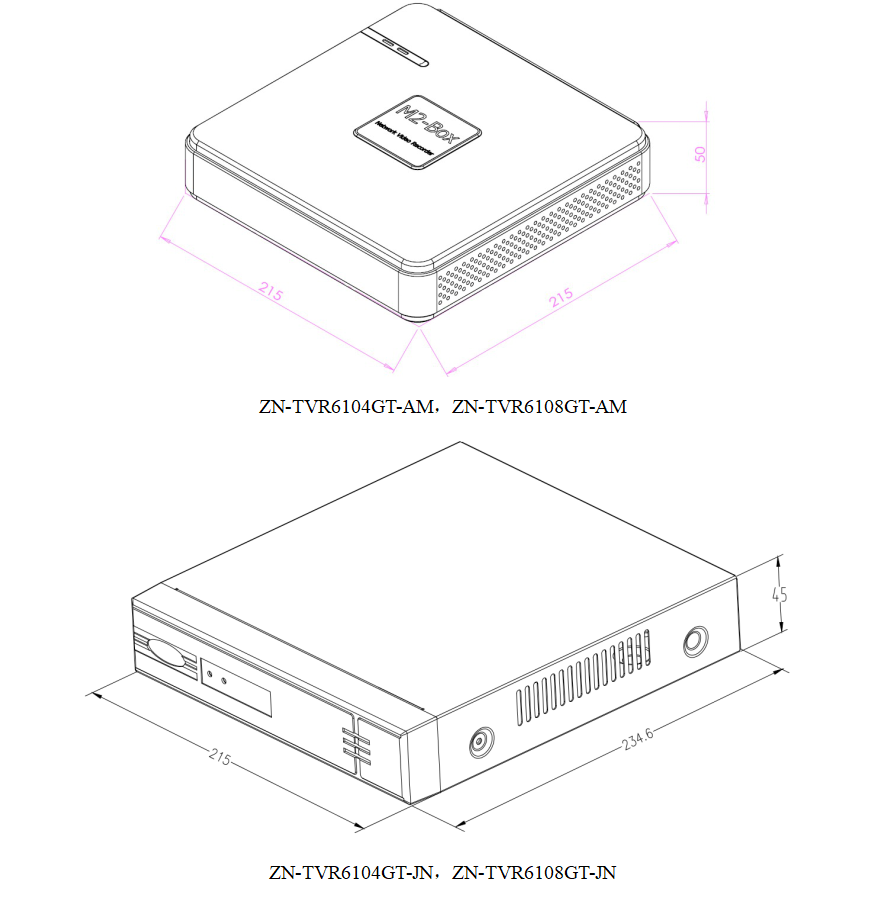

尺寸

215x235x45mm

215x215x50mm

215x235x45mm

215x215x50mm

320x246x48mm

360x262x48mm

安装方式

台式安装

电气性能

电源

DC +12V 2A

DC +12V 3.3A

DC +12V 4A

工作温度

 0℃--＋55℃

工作湿度

10％--90％

功耗

6W(不含硬盘)

8W(不含硬盘)

16W(不含硬盘)
